Проектирование и монтаж отопления (установка котлов) производится уже на этапе строительства коттеджа. На смену широко распространенным ранее системам отопления с естественной циркуляцией воды приходят более надежные схемы отопления с принудительной циркуляцией. Принципиальная разница отопления дома в следующем:

Система отопления дома с естественной циркуляцией: нагретая отопительным котлом вода, как более легкая, стремиться наверх, а остывая, становиться более тяжелой и стремиться вниз. Для того чтобы получить максимальный КПД этой системы отопления приходиться использовать трубы большого диаметра. Также следует отметить, что такое отопление коттеджа имеет ограниченный радиус действия из-за небольшого циркуляционного давления и требуют больше времени на запуск системы отопления коттеджа в работу. Основное преимущество систем отопления с естественной циркуляцией - независимость от электроснабжения. Система отопления коттеджа с принудительной циркуляцией: движение жидкости по системе отопления происходит с помощью циркуляционных насосов. Система отопления дома является герметичной, и задача такого насоса не поднимать воду наверх, а лишь задавать скорость потоку. Монтаж отопления с принудительной циркуляцией предусматривает отдельные контуры на бойлеры, теплообменники, теплые полы и другое котельное оборудование.

Система водяного отопления загородного дома – сложная инженерная система, в которую входят отопительный котел, распределительная система и трубопровод, тепловые приборы (радиаторы)

Типовая схема системы водяного отопления

Для примера, приведем краткий обзор схемы системы отопления на жидком топливе:

1. Дизельный котел отопления с погодозависимой автоматикой передает энергию сжигаемого дизельного топлива теплоносителю системы водяного отопления. Подача дизельного топлива в котел и параметры теплообмена с теплоносителем системы отопления автоматически регулируется в зависимости от погодных условий.
2. Распределительный коллектор системы отопления служит для подключения необходимого числа и подачи теплоносителя к отопительным приборам (радиаторам).
3. Циркуляционные насосы и смесительные группы в системе отопления обеспечивают смешивание и транспортировку теплоносителя к радиаторам отопления и другим тепловым приборам.
4. Расширительный бак в системе горячего водоснабжения служит для компенсации гидравлических расширений при нагреве.
5. Топливный бак для хранения и подачи топлива в дизельный котел системы отопления.
6. Бойлер косвенного нагрева для аккумулирования запаса горячей воды системы горячего водоснабжения.
7. Теплый пол
8. Коллектор отопления с гребенкой для распределения теплоносителя к отопительным приборам (радиаторам) с заданными параметрами.
9. Радиатор отопления аккумулирует и преобразует тепловую энергию теплоносителя в конвективную тепловую энергию с расчетными параметрами
10. Дымоход для отвода продуктов горения дизельного котла.

Приведенная схема системы отопления иллюстрирует принцип работы водяного отопления. В реальных условиях схема водяного отопления определяется в процессе проектирования системы отопления дома.

Однотрубная система с естественной циркуляцией

В схеме с естественной циркуляцией насос отсутствует. Роль насоса в ней выполняет гравитационная сила, возникающая за счет разности плотности теплоносителя в трубах (нагретая котлом вода, как более легкая, стремиться наверх, затем остывая, становиться более тяжелой и стремиться вниз к батареям).

Минусы этой схемы отопления:

• Трубы большого диаметра
• Не поддается регулированию
• Большие затраты топлива

Единственный плюс — система не требует электричества.

Мы не рекомендуем применять эту схему отопления для реализации системы отопления загородного дома.

Однотрубная система с принудительной циркуляцией

В однотрубной системе с принудительной циркуляцией движение теплоносителя осуществляется с помощью циркуляционного насоса. Стоит отметить, что данная схема применяется в современных зданиях, для более эффективного отопления помещения при меньших затратах.

Плюсы данной схемы отопления:

• Повышенный комфорт
• Современные технологии
• Энергосбережение
• Небольшой диаметр труб

Слабое место такой системы — насос требует наличия электричества.

Двухтрубная схема с принудительной циркуляцией

Двухтрубные системы отопления имеют подающие и обратные стояки. Вода, нагретая котлом, охлаждается в отопительных приборах и возвращается обратно в котел.

Двухтрубные системы отопления дороже в монтаже. Для создания двухтрубной системы отопления потребуется значительно больше материала, чем для однотрубной. Но такая система позволит точнее регулировать теплоотдачу, что снизит эксплуатационные расходы.

Двухтрубная лучевая система с принудительной циркуляцией

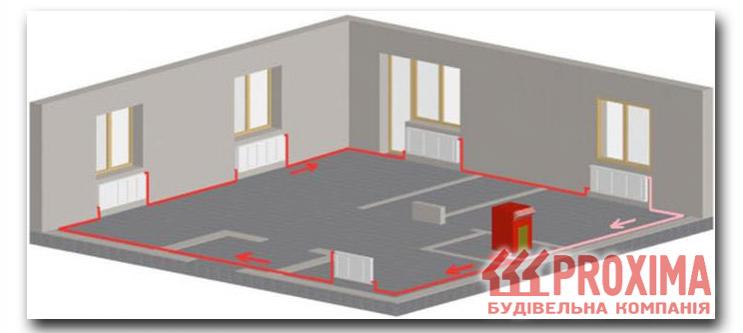

На рисунке изображена схема двухтрубной лучевой системы отопления с индивидуальным подсоединением трубопроводами (петлями).

В такой системе отопления каждый отопительный прибор подсоединён к распределительному коллектору. Допускается подсоединение «на сцепке» двух или трех отопительных приборов в пределах одного помещения. Трубопроводы прокладываются в форме петель в конструкции пола или вдоль стен под плинтусами.

Система удобна для монтажа, потому что используются трубопроводы одного диаметра, отсутствуют соединения труб в полу. Регулировка и балансировка системы производится из коллекторного шкафа посредством запорно-регулирующей арматуры, установленной на гребенках в коллекторном шкафу.

Двухтрубная лучевая система с теплым полом и ГВС

В данной системе использован двухконтурный котел и три насоса. Первый — для рециркуляции бойлера, второй — на систему отопления и третий насос устанавливается для теплого пола, так как температура радиаторов и теплых полов существенно различается: 90 °C для радиаторов и 55 °C для теплого пола.

Отличительной особенностью теплого водяного пола является неравномерность температуры греющего трубопровода по всей длине в связи с тем, что по мере продвижения теплоносителя по трубопроводу, его температура снижается.

Поэтому при прокладке греющего трубопровода предпочтительнее схема в виде двойной спирали, где участок трубы с горячим теплоносителем чередуется с участком трубы с холодным теплоносителем.

Так же рекомендуется применять одну петлю обогрева для пола площадью не более 16—18 кв. метров. В случае необходимости обогрева большей площади, теплый пол целесообразно выполнять из нескольких петель с одинаковой длиной греющего и подводящего трубопровода.

Принципиальная схема водяных тёплых полов

1. Трубопровод
2. Коллектор
3. Краны
4. Коллекторный шкаф
5. Автоматический воздухоотводчик
6. Насос
7. Блок управления
8. Термостатическая головка
9. Термодатчик
10. Капиллярная трубка
11. Обратный клапан

Ещё статьи по теме "Схемы систем водяного отопления дома"

Водяное отопление Система водяного отопления состоит из отопительных приборов (радиаторов или конвекторов) нагреваемых горячей водой (теплоносителем), циркуляционными контурами в которые входят системы трубопроводов по которым циркулирует через отопительные приборы теплоноситель, вентиля, краны, воздухоотводчики, насосы, расширительный бак и т.д., а так же источник нагрева теплоносителя - котёл. Существует принципиальная схема системы отопления: котел подготавливает горячую воду (теплоноситель), она по системе трубопроводов поступает в радиаторы и отдавая свое тепло возвращается опять в котел после чего снова нагревается и опять происходит всё тоже самое по кругу. Это называется "замкнутый циркуляционный контур"...
